Fixation de porte sacoches latérales Arrière...

Lors de randonnées cyclotouristes, j'utilise souvent des sacoches sous baissées avant. Elles nécessitent un porte bagage spécifique qui vient se fixer sur des ergots prévus à cet effet sur la fourche avant. Bien que les sacoches avant stabilisent le vélo et ne rajoutent pas de contraintes sur la roue arrière, j'ai été obligé de trouver un moyen pour fixer au moindre coût des sacoches arrières sur mon vélo de ville car celui-ci possède une fourche avant simple, dépourvue d'ergots pour recevoir un porte bagage avant. Je montre sur cette page comment j'ai réalisé ces porte sacoches en réutilisant les sacoches étanches de 15 litres que nous utilisons sur le Tandem...

La réalisation s'adapte sur n'importe quel porte bagage, avec du matériel de plomberie. En effet, après avoir conçu et installé l'arrivée d'eau dans la salle de bains, il me restait du matériel. Alors réutilisation et innovation m'ont guidé pour cette réalisation...

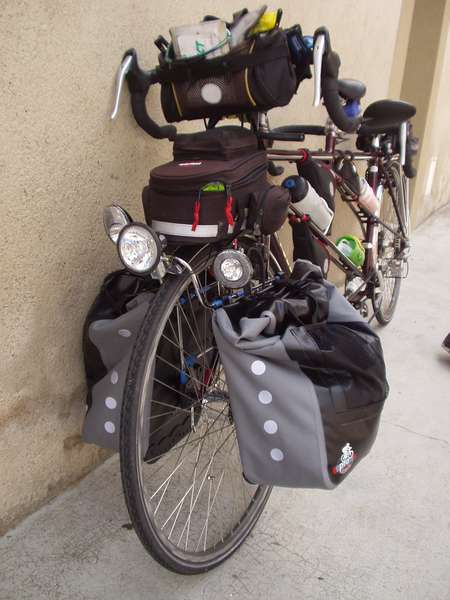

fichier 20050721_1620_001saint_germain_des_fosses_tandem-0.jpg

Le but de la manipulation est de réutiliser sur mon vélo de ville ces sacoches que nous utilisons sur le Tandem. Elles sont étanches, achetées chez un hard discounter dont je taierai le nom car il n'a pas besoin de publicité de ma part. J'apprécie leurs volumes, leurs pastilles rétrofléchissantes. Pour les adapter sur le Tandem, je n'ai rien eu à faire, si ce n'est de prévoir des morceaux de chambre à air avec du ruban adhésif bleu afin que les attaches en plastiques ne soient pas directement en contact avec le support du porte bagage...

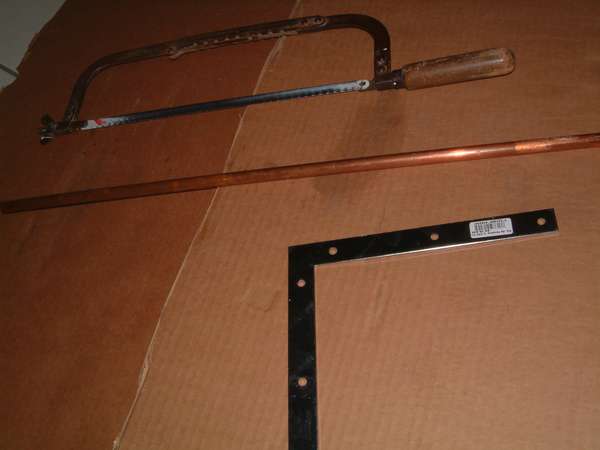

fichier 20051104_0838_equerre_avant_decoupe-0.jpg

Pour réaliser le porte sacoche arrière, j'ai utilisé une vieille équerre de chaise...

fichier 20051104_0848_002decoupe_tube_cuivre-0.jpg

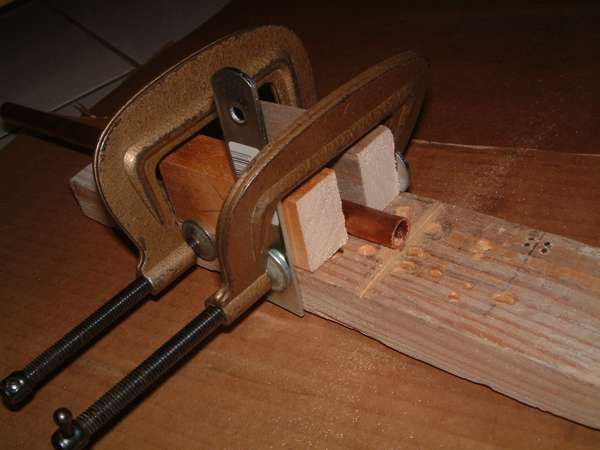

...et un morceau de tube de cuivre de 10mm de diamètre...

fichier 20051104_0907_002decoupe_equerre-0.jpg

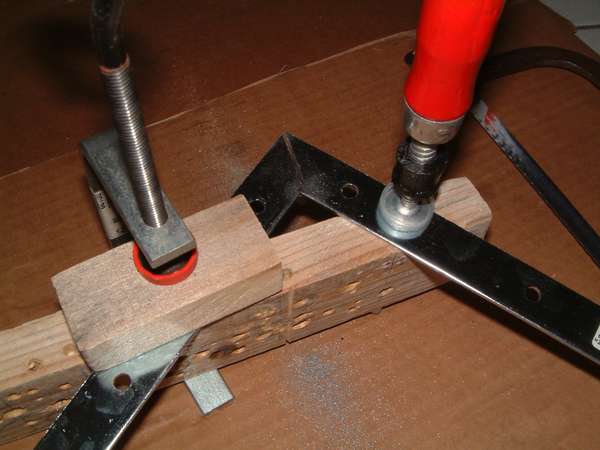

J'ai tout d'abord coupé l'équerre de chaise en deux...

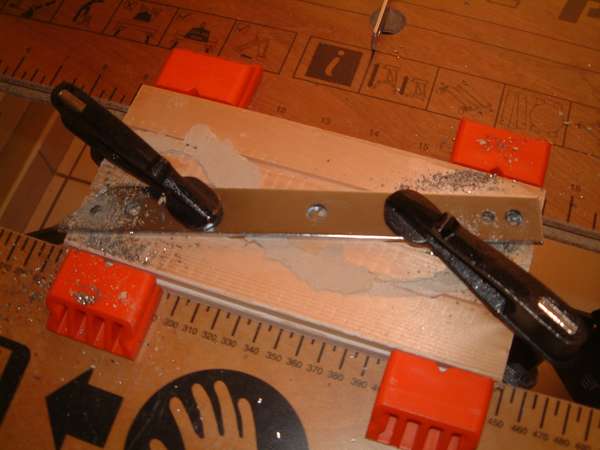

fichier 20051108_1813_001decoupe_equerre-0.jpg

Je l'ai ensuite percé avec des trous de 5mm afin qu'elle puisse être fixée sur l'actuel porte bagage...

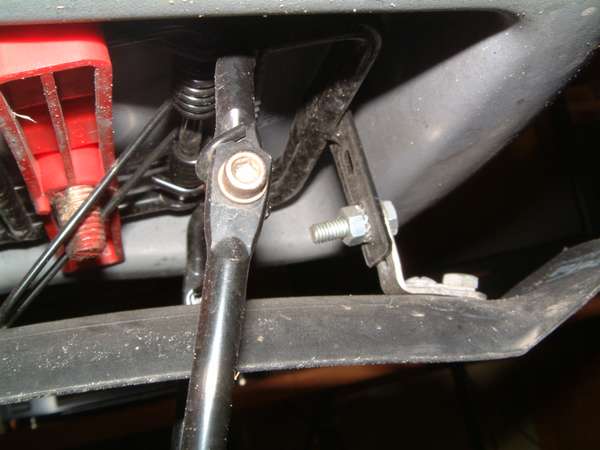

fichier 20051108_1825_vis_originales_porte_bagage-0.jpg

Sur le porte bagage, j'ai remplacé les écrous de 5mm par...

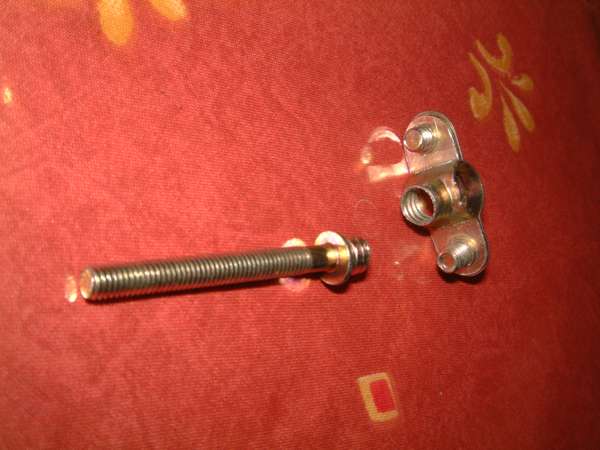

fichier 20051108_1900_001support_plomberie-0.jpg

...des pattes à vis de 5x50 prévues pour être fixées dans des cloisons creuses. Cette patte à vis (à gauche) donne un filetage de 7mn sur lequel je visse un collier de plomberie (à droite)...

fichier 20051108_1900_003support_plomberie-0.jpg

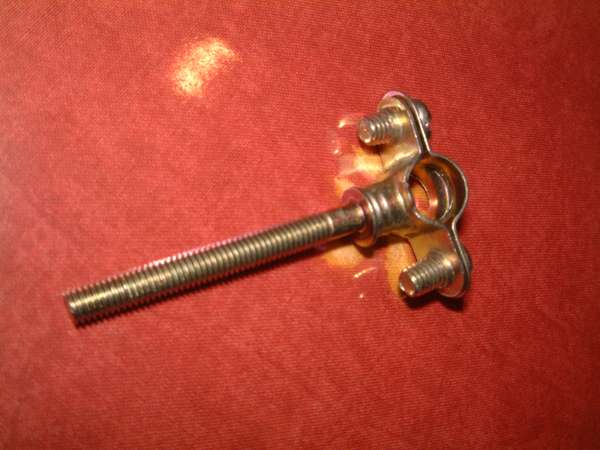

Voici justement l'ensemble vissé...

fichier 20051108_1926_001pose_equerre_support_plomberie-0.jpg

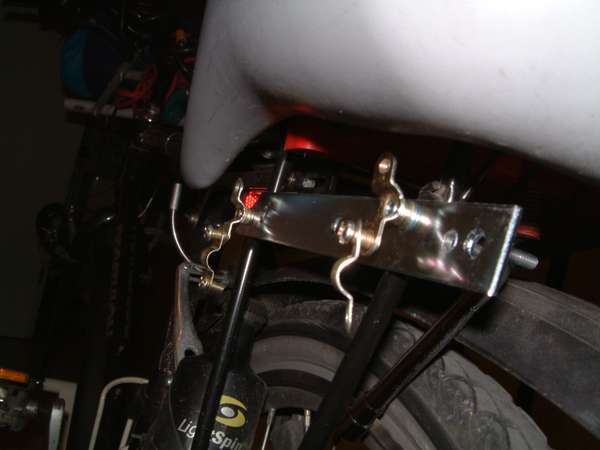

Je remplace les écrous originaux par ces pattes à vis. Elle prennent appui sur le morceau d'équerre de chaise qui me servira pour fixer un éclairage arrière...

fichier 20051108_1930_visser_support_plomberie1-0.jpg

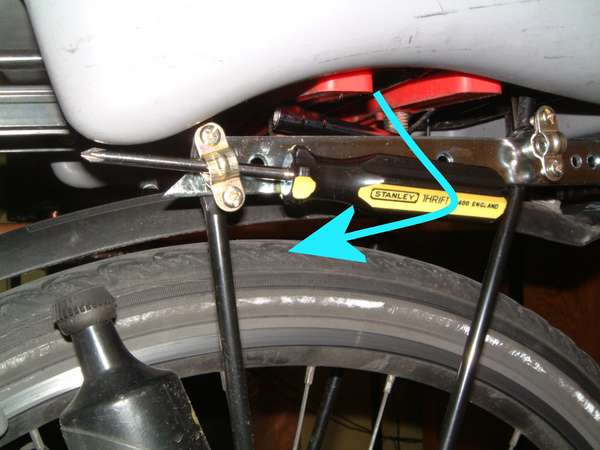

Je visse solidement dans le sens de la flèche les colliers...

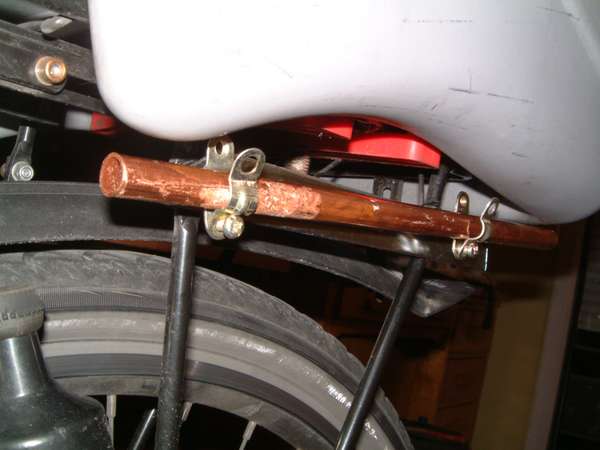

fichier 20051108_1933_002pose_tuyau_cuivre-0.jpg

...dans lesquels j'emboite le morceau de tuyau de cuivre...

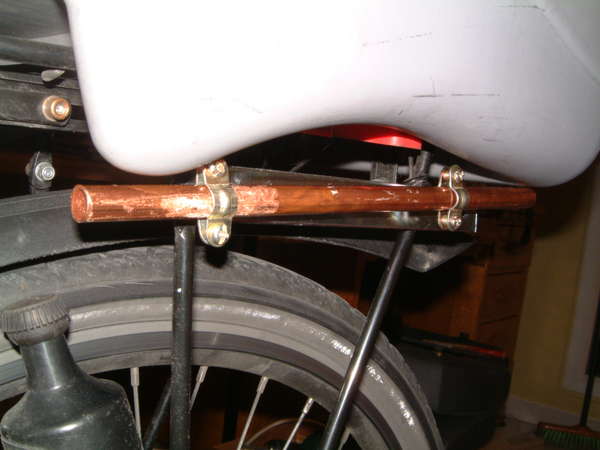

fichier 20051108_1935_tuyau_cuivre_pose_ok-0.jpg

Je serre bien les colliers afin que le tuyau de cuivre ne bouge plus...

fichier 20051108_1937_001sacoche_posee-0.jpg

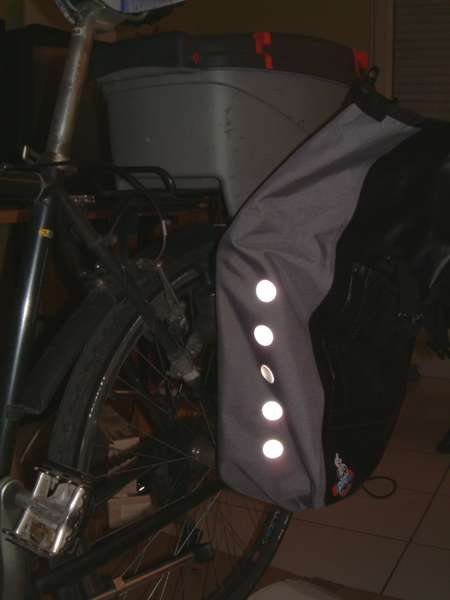

Il me reste à emboiter la sacoche sur ce tuyau de cuivre...

fichier 20051108_1937_002sacoche_posee-0.jpg

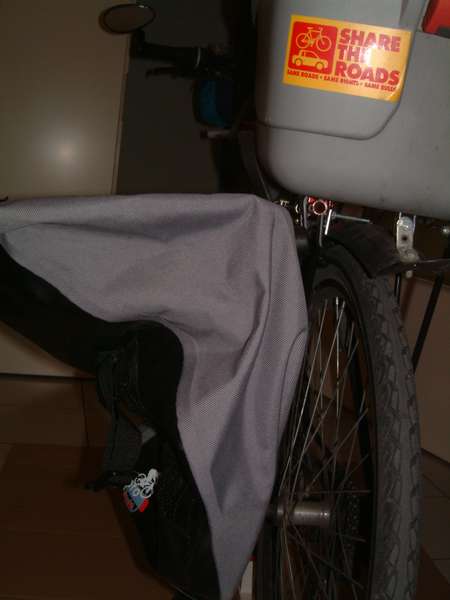

...et vue de l'arrière où l'on devine la fixation qui repose sur le tuyau de cuivre...

fichier 20051108_2018_fixation_support_cuivre_cote_droit-0.jpg

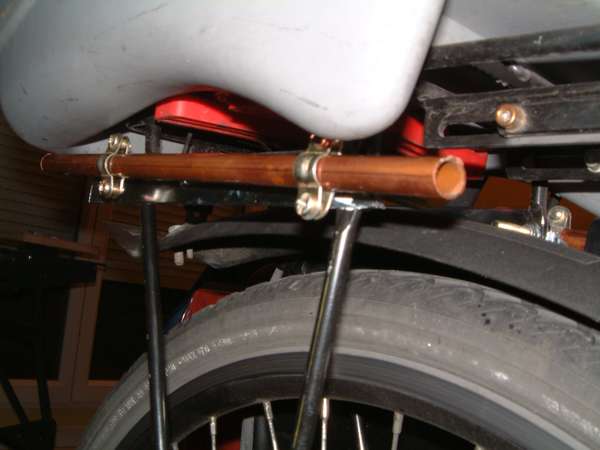

J'ai procédé au même montage sur le côté droit du vélo...

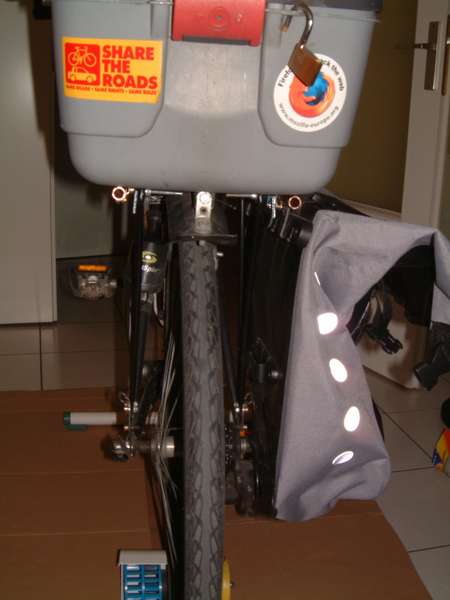

fichier 20051108_2020_002sacoche_arriere_droite-0.jpg

...pour accrocher la sacoche droite...

fichier 20051108_2021_seconde_fixation_sacoche-0.jpg

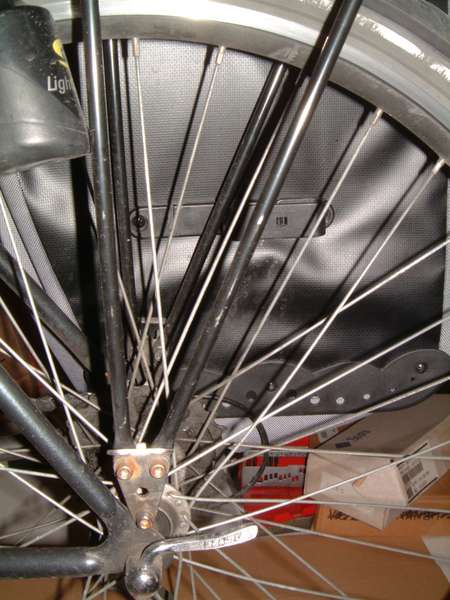

Sur ce cliché, on remarque que la sacoche est guidée contre le vélo grâce au guide en plastique qui vient se bloquer contre le support vertical du porte bagage...



Ces deux sacoches me permettent d'abandonner la voiture pour aller faire nos courses. J'utilise aussi un coffre en plastique que j'ai fixé sur le porte bagage arrière... Enfin, comme j'apprécie la stabilité d'un vélo equipé de sacoches avant sous baissées, je travaille actuellement sur la confection d'un porte sacoche avant sous baissé...
